十一月,嘉兆科技和你一起双十“E”(Ettus)

发 布:2017-11-9 17:38:02查 看:229





     相信上一期看到我们给大家介绍了Ettus的品牌,大家都想更多的了解一下我们Ettus的产品以及功能,在结束的时候我们大致给大家介绍了Ettus品牌中几款USRP系列的产品,,那么还有几款子板、天线和电缆今天我们也一并奉上,这些都能否用到我们的工作方面呢,那么今天我们就不负众望的为大家献上更多的产品工大家参考,让大家更了解Ettus的产品以及特点吧。

    各位可以接好了~

USRP X系列

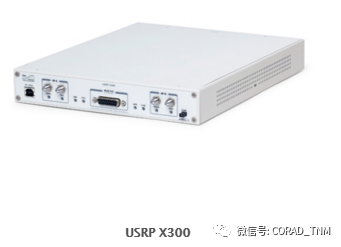

USRP X310





特点 :

两个宽带宽的RF子板插槽

每个带宽高达160MHz( CBX , WBX , SBX的宽带版本)

子板选择覆盖DC至6 GHz

用于高性能DSP(XC7K410T)的大型可定制Xilinx Kintex-7 FPGA

多个高速接口

双10千兆以太网 - 每通道200 MSps的2x RX

双10千兆以太网 - 每通道80 MSps的4x RX

PCIe Express(桌面) - 200 MS / s全双工

ExpressCard(笔记本电脑) - 50 MS / s全双工

双1千兆以太网 - 25 MS / s全双工

UHD架构提供兼容性

GNU广播

C ++ / Python API

Amarisoft LTE 100

OpenBTS的

其他第三方软件和框架

灵活的时钟架构

可配置的采样率

可选的GPS纪律的OCXO

与OctoClock和OctoClock-G一致操作

紧凑坚固的半宽1U外形,方便桌面或机架安装使用

数字I / O可通过前面板进行访问,以实现FPGA的定制控制和接口连接

概观

Ettus Research USRP X310是一款高性能,可扩展的软件无线电(SDR)平台,用于设计和部署下一代无线通信系统。 硬件架构将覆盖DC-6 GHz的两个扩展带宽子板插槽与高达120 MHz的基带带宽,多个高速接口选件(PCIe,双10千兆,双1千兆以太网)和大型用户可编程Kintex- 7 FPGA,方便的桌面或机架式半宽1U外形。 除了提供同类最佳的硬件性能外,X310的开源软件架构还提供了跨平台的UHD驱动程序支持,使其能够兼容大量支持的开发框架,参考架构和开源项目。

高性能用户可编程的FPGA

在USRP X310的核心,XC7K410T FPGA在设备内的所有主要组件之间提供高速连接,包括无线前端,主机接口和DDR3内存。 UHD提供的默认FPGA内核提供了数字下变频和上变频,精细频率调谐以及其他DSP功能的所有功能模块,使其能够与使用UHD架构的其他USRP设备互换。 大型的Kintex-7 FPGA为开发人员提供了额外的空间,可以集成定制的DSP模块,并与USRP支持的大量开发框架,参考架构和开源项目兼容。

多个高速接口选项

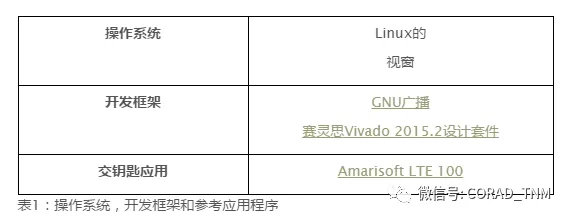

USRP X310提供了多种接口选项。 1 GigE提供了一个方便的入门方式。 对于扩展带宽和低延迟应用(如PHY / MAC研究),PCIe x4为确定性操作提供了高效的总线。 10 GigE接口选件最适合使用网络录像机或多个处理节点的应用程序。

其他功能 - GPSDO,GPIO,1 GB DDR3,同步

X310包含许多便于无线系统开发的附加功能。 通过FPGA参考设计灵活访问的板载1GB DDR3通过缓冲和数据存储内存补充FPGA资源。 一个 可选的内部GPSDO   在与GPS系统同步时提供高精度的频率参考和全球定时对准至50纳秒内。 外部GPIO连接器允许用户控制外部组件,如放大器和开关,接受事件触发等输入,并观察调试信号。 USRP X310还包含一个内部JTAG适配器,使FPGA开发人员能够轻松加载和调试新的FPGA图像。

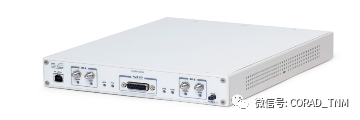

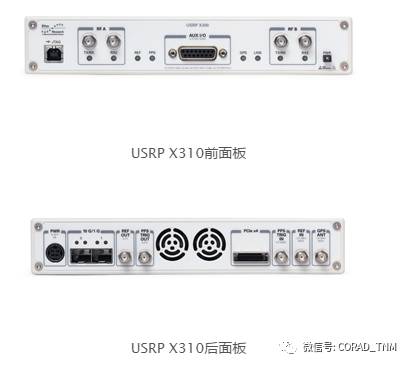

从不同角度看X310


X其他系列

USRP  联网系列

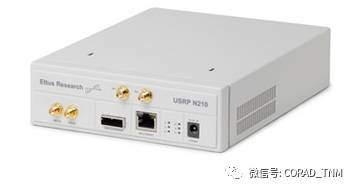

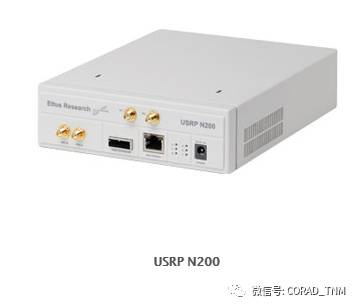

N210

    USRP N210提供高带宽,高动态范围的处理能力。 USRP N210适用于需要这种快速开发的高要求通信应用。 该产品架构包括XilinxSpartan3A-DSP 3400 FPGA,100 MS / s双ADC,400 MS / s双DAC和千兆以太网连接,以便向主处理器传输数据。 模块化设计允许USRP N210在DC至6 GHz之间运行,而扩展端口则允许多个USRP N210系列设备同步并用于MIMO配置。 一个可选的GPSDO模块也可用于将USRP N210参考时钟控制在全球GPS标准的0.01 ppm之内。 USRP N210可以与主机应用程序进行高达50 MS / s的数据传输。 用户可以在FPGA架构或板载32位RISC软核中实现自定义功能。 USRP N210提供比USRP N200更大的FPGA,用于要求更多逻辑,存储器和DSP资源的应用。 FPGA还提供在发送和接收方向上处理高达100 MS / s的潜力。 FPGA固件可以通过千兆以太网接口重新加载。



联网其他系列





USRP总线系列

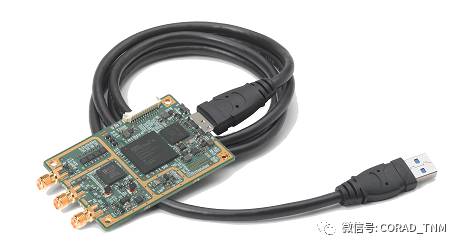

USRP B205(仅限电路板)





特征:
·宽频率范围:70 MHz - 6 GHz
·高达56 MHz的瞬时带宽
·全双工操作
·用户可编程的工业级Xilinx Spartan-6 XC6SLX150 FPGA
·快速方便的总线供电的USB 3.0连接
·与10 MHz时钟参考或PPS时间参考同步
·GPIO和JTAG用于控制和调试功能
·83.3 x 50.8 x 8.4毫米的外形
·USRP硬件驱动程序 (UHD)开放源码软件API版本3.9.2或更高版本
·由Ettus Research 通过GR-UHD维护的GNU Radio支持,GNU Radio分发的·UHD接口
概观

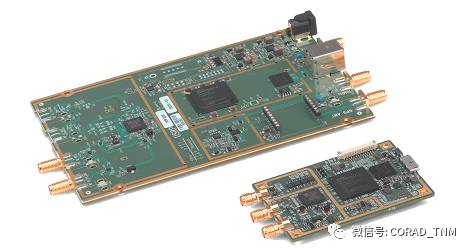

    USRP B205mini-i提供名片大小的1x1 SDR /认知无线电。 70 MHz至6 GHz的宽频率范围和用户可编程的工业级Xilinx Spartan-6 XC6SLX150 FPGA,这款灵活而紧凑的平台非常适合爱好者和OEM应用。 RF前端使用带有56 MHz瞬时带宽的ADI公司的AD9364 RFIC收发器。 该板采用总线供电,通过高速USB 3.0连接将数据传输到主机。 USRP B205mini-i还包括用于GPIO,JTAG和用10 MHz时钟参考或PPS时间参考输入信号进行同步的连接器。 USRP硬件驱动程序(UHD)软件API支持所有的USRP产品,并使用户能够高效地开发应用程序,然后在需求扩展时在不同平台之间无缝地转换设计。

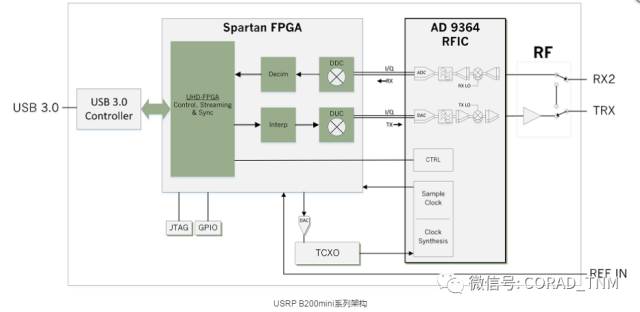

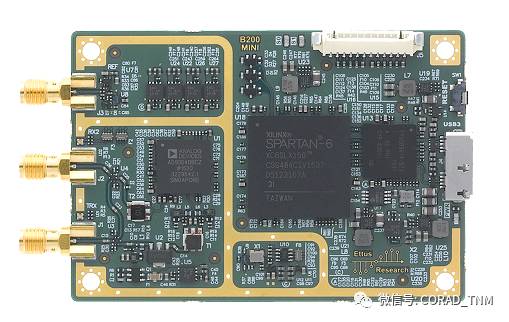

USRP B200mini系列架构

产品不同角度详图







USRP总线其他系列











USRP嵌入式系列

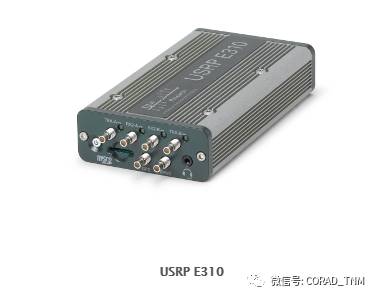

USRP E313

 特征:
·坚固耐用,适合户外使用
·内部装有USRP E310的完全组装IP67级外壳
·广泛的环境测试
·以太网供电(PoE),浪涌和雷击保护
·宽频率范围:70 MHz - 6 GHz
·高达56 MHz的瞬时带宽
·2x2 MIMO收发器
·RX,TX滤波器组
·赛灵思Zynq 7020 SoC:采用ARM Cortex A9 866 MHz双核处理器的7系列FPGA
·向ARM处理器提供高达10 MS / s的采样数据传输速率
·与PPS时间参考同步
·集成的GPS接收器
·9轴惯性测量单元
·主机USB
·1千兆以太网
·186 x 280 x 106毫米的外形
·OpenEmbedded构建框架
·USRP硬件驱动程序
·射频片上网络(RFNoC
·由Ettus Research
概观

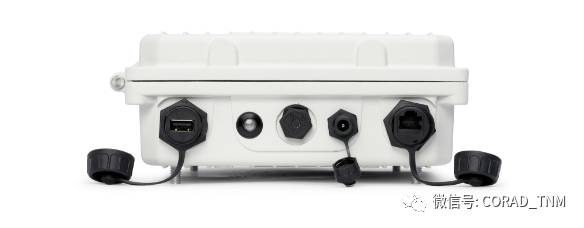

    USRP E313是一款坚固耐用的防风雨SDR,专为户外应用而设计。 USRP E313内置IP67防护等级的嵌入式USRP E310,通过广泛的测试提供入口防尘和防水功能,确保在苛刻的环境条件下正常工作。 USRP E313方便地支持浪涌和雷电保护的PoE。
这个独立的SDR具有2x2 MIMO收发器,可提供高达56 MHz的带宽,从70 MHz到6 GHz的频率覆盖多个感兴趣的频段。 基带处理器采用赛灵思Zynq-7020片上系统,将FPGA加速计算与双核ARM CPU支持的独立操作相结合。

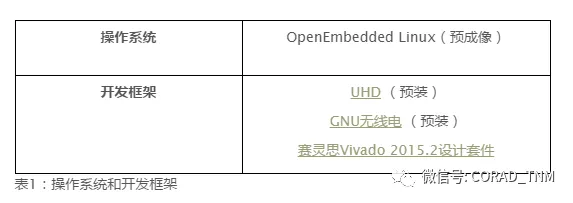

    USRP嵌入式系列平台使用OpenEmbedded框架创建定制的Linux发行版,以满足特定应用的需求。 为了减少开发工作,默认操作系统支持USRP硬件驱动程序(UHD)软件API以及各种第三方工具,如GNU Radio。 对射频片上网络(RFNoC

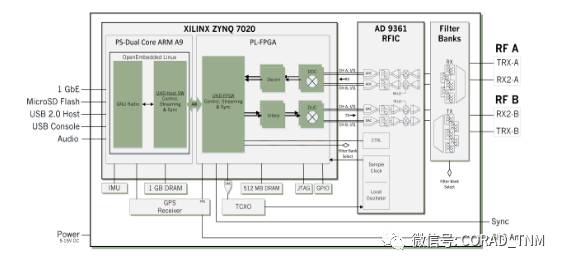

USRP E310架构:

    此框图显示了USRP E310设备在IP67级机箱内的系统架构。

筛选银行

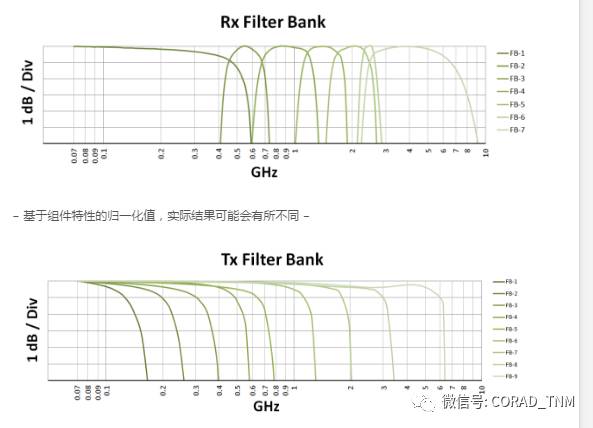

    USRP E313包含RX和TX滤波器组。 过滤器是根据用户频率选择动态选择的。 RX滤波器减少了带外信号的干扰,而TX滤波器抑制了谐波。

E313套件详情



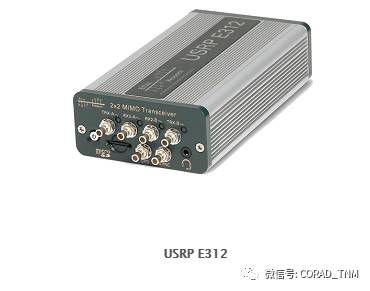

其他嵌入式相关产品







RF子板

TwinRX 10-6000 MHz 2 Rx(仅限80 MHz,仅限X系列)







特征
·频率范围:10 MHz - 6 GHz
·带宽:每个通道80 MHz
·通道:两段超外差 ,2个RX,独立调谐
·LO共享
·USRP兼容性:X系列
·射频屏蔽
·连贯和分阶段对齐的操作
概观

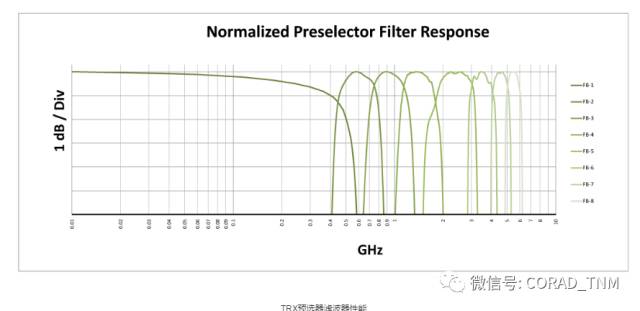

USRPX系列软件定义无线电的TwinRX子板是一个双通道超外差接收机,为频谱监测和测向应用提供宽动态范围和准确的相位同步。 RF信号链具有前置放大器,预选器,衰减器和两个混频器级,具有出色的选择性和杂散性能。 该接收器可以从10 MHz - 6 GHz进行调谐,每个通道具有80 MHz的瞬时带宽,为分析多个感兴趣的频段上的各种信号提供了多功能性。 用户可以独立调谐这两个通道,同时监测160 MHz组合带宽的上下行通信。 通过多个子板在通道之间共享LO的能力使得实现可伸缩多通道相控阵列所需的相位对齐操作成为可能。 接收器能够快速跳频来检测频率捷变发射器。 USRP硬件驱动器(UHD)软件API自动配置射频衰减和前置放大器,以优化动态范围,有利于微弱信号的噪声系数,或IP3提供更强的信号。 借助射频片上网络(RFNoC)FPGA开发框架,用户可以无缝地将其应用的计算密集型组件从主机加载到FPGA,以实现硬件加速和实时性能。

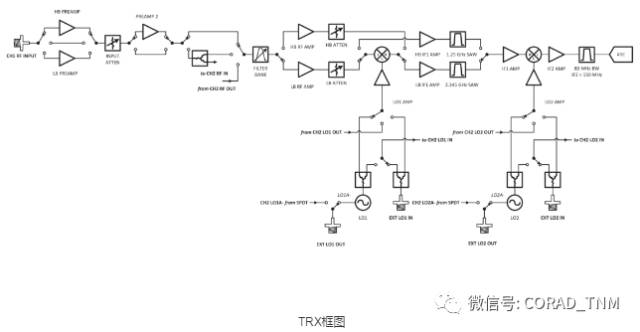

框图









其他RF子板产品


































天线

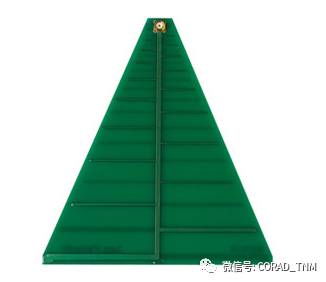

    包含一个LP09650 850 MHz至6.5 GHz对数周期性PCB定向天线,增益为5-6dBi。与在850 MHz至6.5 GHz频率范围内工作的任何子板配合使用。 提供SMA连接器,但需要焊接到位。



TwinRX前面板更换电缆





点击复制黏贴至剪贴板:http://www.tnm-corad.com.cn/sup/supshow.aspx?supid=132嘉兆科技作为Ettus的独代,销售产品都会为大家展现于此

扫描下方二维码关注【嘉兆科技】,我们将会在下一期给大家介绍最后两款产品以及相关产品的应用
